Размеры электродвигателей специального исполнения

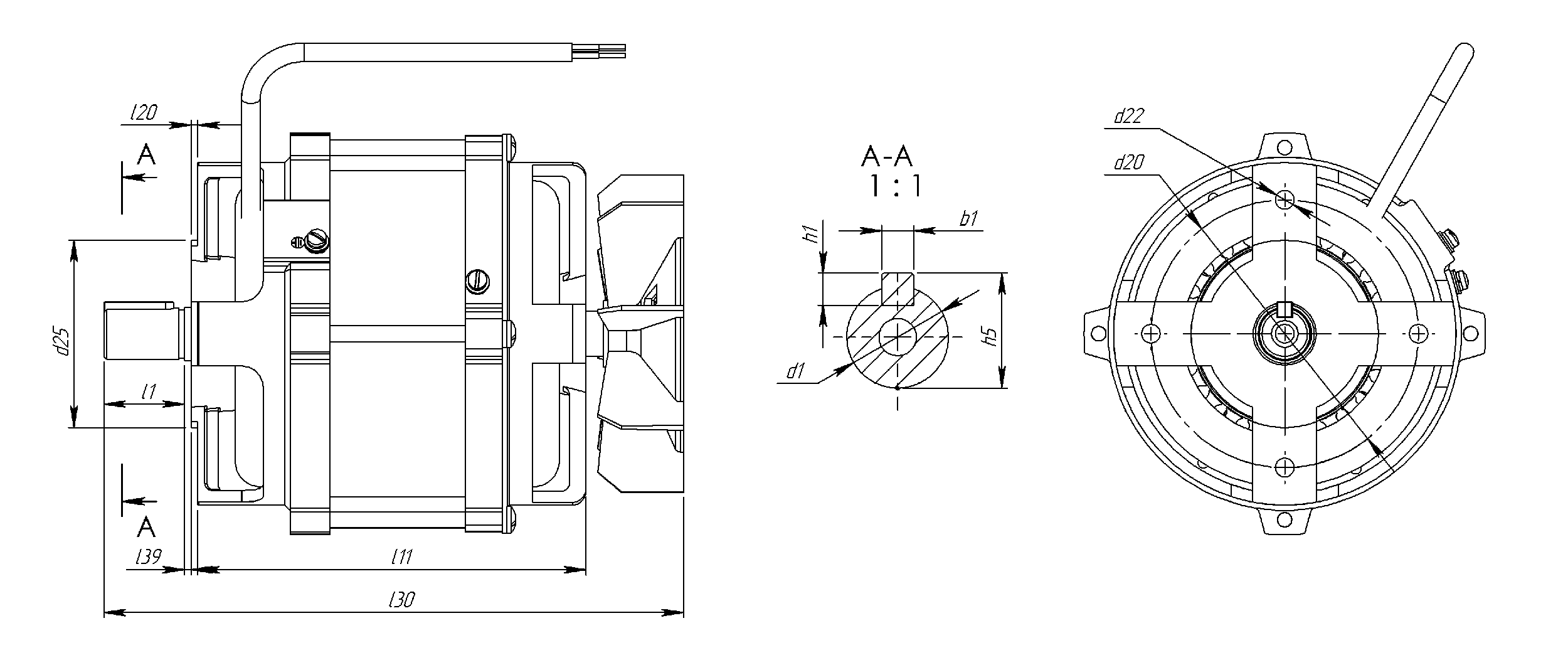

Габаритные и присоединительные размеры электродвигателей специального исполнения М1

Типоразмер двигателя l11 l20 l39 l30 l1 d1 d25 d20 d22 h1 b1 h5
ST(E)g65-iM1 130 2,5 5 210 30 14 80 100 M8 5 5 16
ST(E)g71-AM1 150 2,5 5 230 40 19 80 100 M8 6 6 21,5
ST(E)g71-BM1 170 2,5 5 250 40 19 80 100 M8 6 6 21,5
